High Pressure Reactor System





▶ HR-Series

0
0
0
0
0

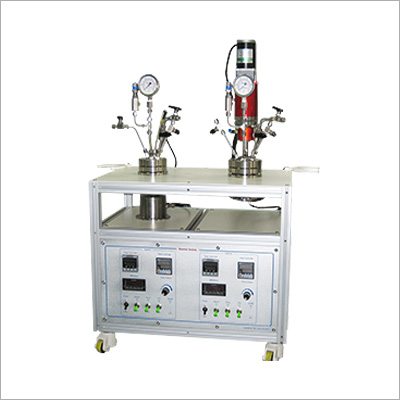

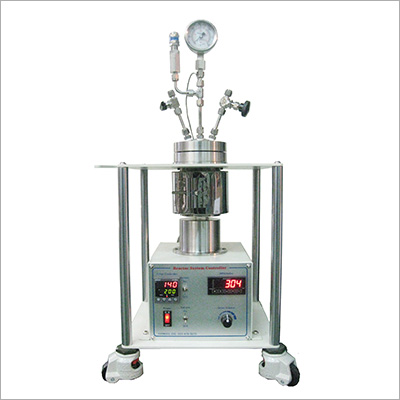

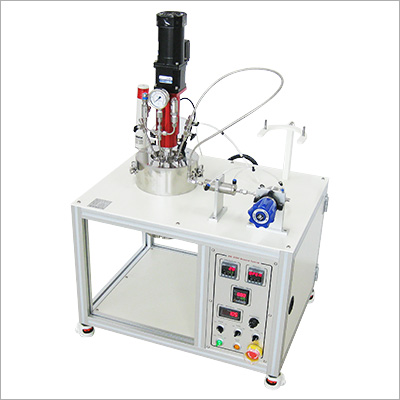

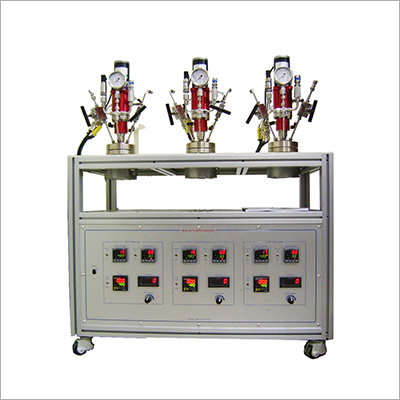

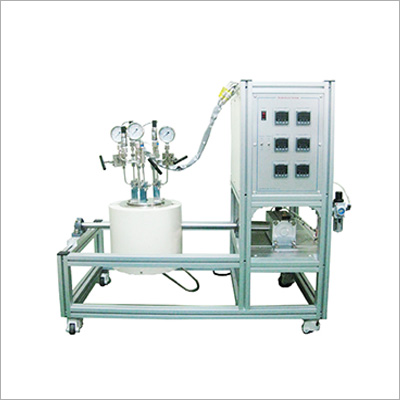

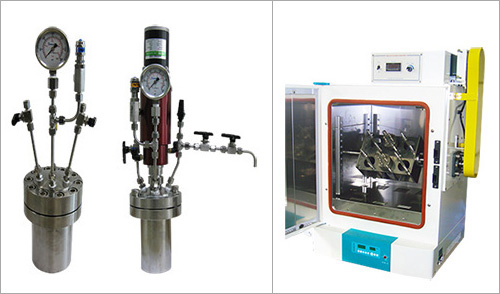

HR Series는 고온∙고압용 반응장치로 소규모의 Lab 실험장치입니다.
저점도의 반응물을 교반할 때는 마그네틱 스핀바를 사용하고(HR-8200), 고점도의 반응물 교반이 필요한 경우에는 마그네틱 드라이브를 사용하도록 설계되었습니다(HR-8300).
연구소 및 실험실에서 간편하게 실험할 수 있도록 최적의 조건으로 설계되었으며, 실험조건에 맞추어 제작이 가능합니다. 수열반응, 수소화반응, 초임계반응, 고분자합성반응에 주로 사용됩니다.



Type
HR-8100/8200 Reactor
HR-8300 Reactor
Capacity 100 ~ 2,000cc
Material 316SS, Monel400, Titanium, Hastelloy-C276, Inconel, etc.
Design Pressure 10~400bar
Design Temperature AMB~400℃
Control System Temperature Controller, RPM Controller & Indicator
Heating Electric Band Heater or Jacket Type
Nozzles Gas Inlet/Outlet Valve, Pressure Gauge, Pressure Safety Valve, Sampling Valve, Cooling Inlet/Outlet, etc.
Mixing Type Magnetic Bar Magnetic Drive





▶ RM-Series

0
0
0
0
0

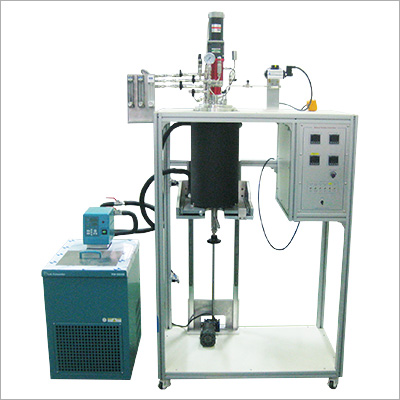

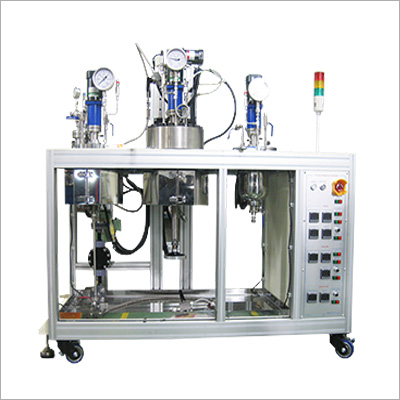

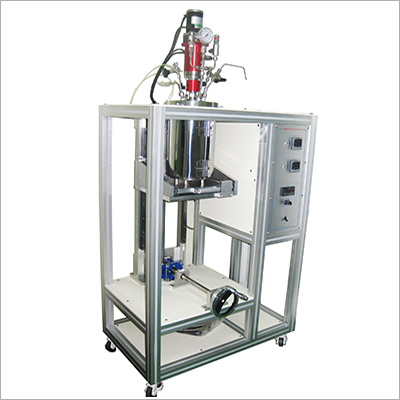

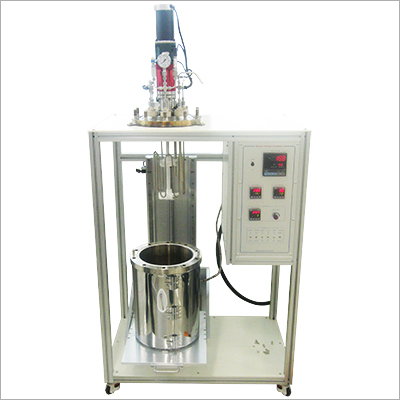

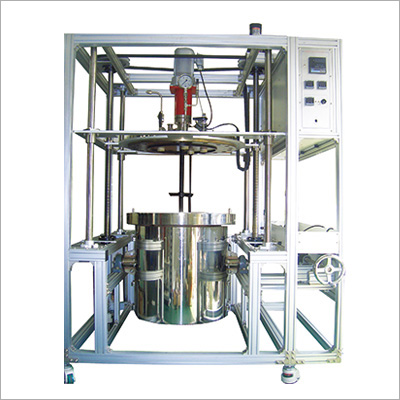

RM Series는 중규모의 고온∙고압용 반응장치로 LM-Guide를 사용하여 반응기 Vessel Up/Down 또는 반응기 Cover Up/Down이 가능하도록 설계되었습니다.
교반은 마그네틱 드라이브를 사용하며 주로 수소화 반응기, 수열반응기, 산화반응기, 중합반응기, 촉매반응기 등 다양한 분야에서 사용되어지고 있습니다.



Type
RM-8100 Reactor
RM-8200 Reactor
Capacity 1~200L
Material 316SS, Monel400, Titanium, Hastelloy-C276, Inconel, etc.
Design Pressure 10~200bar
Design Temperature AMB~400℃
Control System Temperature Controller, RPM Controller & Indicator
Heating Electric Band Heater or Jacket Type
Nozzles Gas Inlet/Outlet Valve, Pressure Gauge, Pressure Safety Valve, Sampling Valve, Cooling Inlet/Outlet, etc.
Mixing Type Magnetic Drive
Up & Down System Vessel Down Cover Up





▶ Hydrothermal Reactor

0
0
0

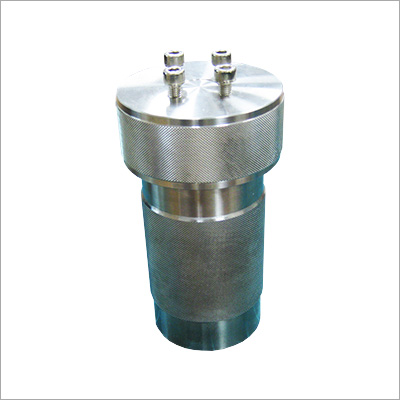

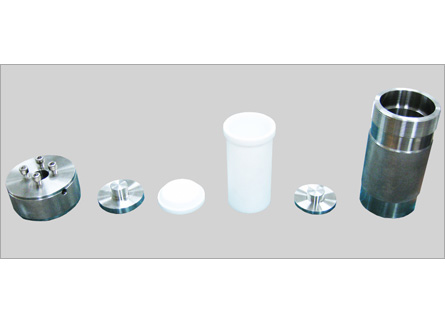

Bomb 타입 수열반응기(HR-8100)는 다양한 물질에 대한 수열합성을 수행할 수 있으며, 20cc ~ 500cc 까지 주문제작이 가능합니다.
내부에 Teflon Liner를 포함하고 있어 부식성 물질의 반응에도 적합하도록 제작되었습니다. 최대 설계 온도는 250℃(O.T. 220℃)이며, 최대 설계 압력은 35bar(O.P. 25bar)입니다. 250℃ 이상, 35bar 이상의 반응 조건이 필요한 경우에는 플랜지(Flange) 타입으로 제작이 가능합니다. 반응기 내부 Liner는 실험 조건에 따라 재질을 변경하여 주문 제작할 수 있습니다.
