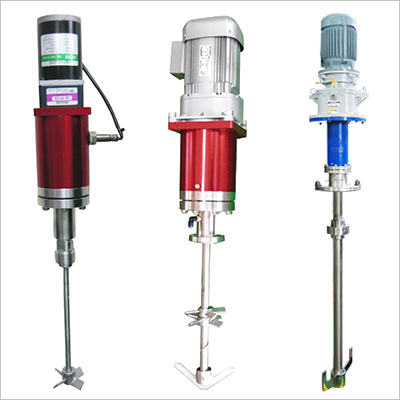

Magnetic Drive & Impeller
Magnetic Drive는 자석의 자기력을 이용하여 내∙외부가 분리된 상태에서 외부 자석을 통해 내부 자석에 연결된 Shaft를 회전시켜 반응기 내부를 교반하는 장치로 누출의 위험이 없을 뿐 아니라 마찰이 없어 반 영구적으로 사용할 수 있습니다. 고압 및 감압 상태에서 반응물을 교반할 때 사용할 수 있고 오염에 민감한 전자부품 소재, 바이오산업, 반도체산업, 식품산업, 정밀 화학분야 및 제약산업에 주로 사용되고 있습니다. Motor 일체형 Magnetic Drive를 고압반응기에 장착하여 비교적 점도가 높은 고압반응 실험에 용이하도록 제작되었습니다. 방폭(Explosion Proof)이 필요한 경우에도 제작이 가능합니다.
▶ High Pressure Magnetic Drive
▶ Vacuum Magnetic Drive
| Type | Upper & Bottom |
Mounting | Flange Clamp, Thread type |
| Material | 316SS, Monel400, Titanium, Hast-C276, Inconel600, etc |
Magnet | Neodymium, Samarium |
| Design Pressure | F.V. ~ 400bar |
Bearing | Oilless Bearing, Rolling Bearing |
| Design Temperature | AMB~400℃ |
Motor | AC Motor, DC Motor, Servo Motor |
| Explosion-Proof | D2G4, EG3 |
||

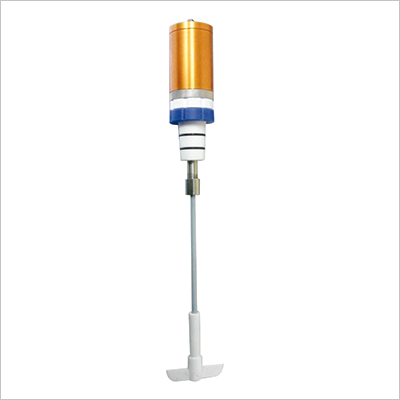

▶ Impeller
Magnetic Drive에 장착하여 교반에 사용되는 Impeller는 반응물의 점도나 종류에 따라 여러 가지 Type으로 제작이 가능합니다. 내부식성을 요하는 경우 Shaft와 Impeller의 재질을 선택하여 제작이 가능합니다.
초임계유체(용매)의 대상물질(용질)에 대한 용해도를 측정하는 장치입니다. 수동 또는 자동(Motor 사용)으로 Volume Cell의 내부 용적을 5 ~ 30cc 까지 조절이 가능하며, 사용 압력은 500bar 까지 가능하도록 설계되었습니다. 주로 온도를 고정해 놓고 Volume Cell의 내부 용적을 변화시켜 압력을 조절하여 대상물질에 대한 용해도를 측정하며, 시창에 Camera를 설치하여 내부의 변화를 Monitoring할 수 있습니다.
